מבוא למוצר

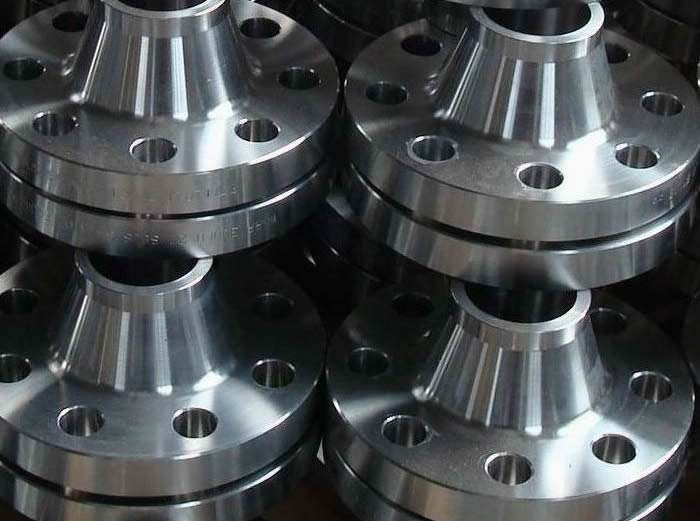

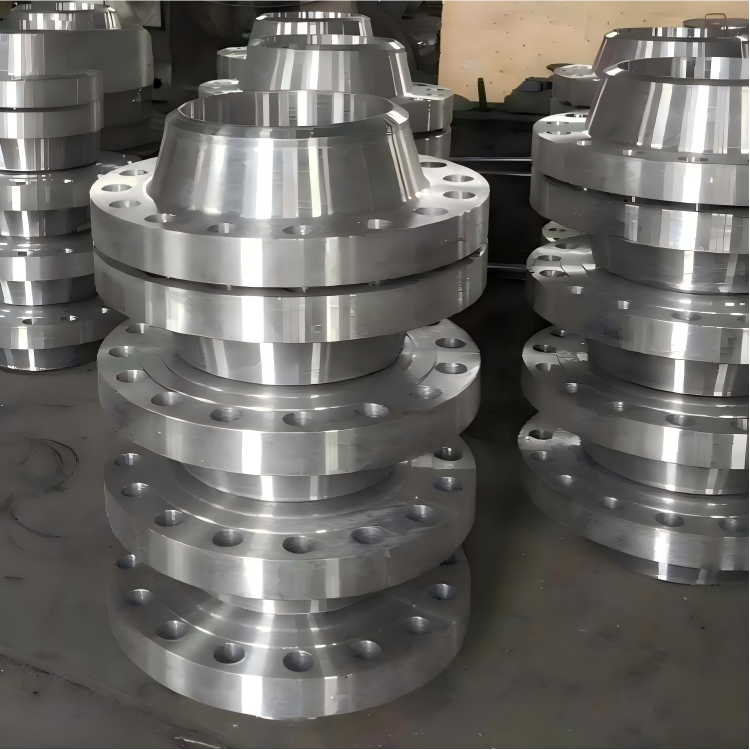

הEN אוגן צוואר ריתוךמעוצב עם רכזת מחודדת המספקת חלוקת מתח חלקה בצומת-הצינור, מה שהופך אותו למתאים ליישומים בלחץ-גבוה ובטמפרטורה-גבוהה. זמינים בדירוג לחץ מ-PN2.5 עד PN400 ובגדלים מ-DN10 עד DN4000, אוגנים אלה מתאימים לעובי דופן ולוחות זמנים שונים של צינורות. עם קיבולת אספקה חודשית של 2,000 טון, HAIHAO מבטיח זמינות עקבית עבור פרויקטים תעשייתיים בקנה מידה גדול-במגזרי נפט וגז, ייצור חשמל ועיבוד כימי.

מפרטים

● סטנדרטי:EN 1092-1 סוג 11 (מחושל, צוואר מרותך)

● טווח גדלים:DN10 עד DN4000

● דירוגי לחץ:PN2.5, PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN320, PN400

● חומרים:

○ פלדת פחמן: P250GH, P245GH, P280GH, P355NH

○ סגסוגת פלדה: 13CrMo4-5, 11CrMo9-10, X10CrMoVNb9-1

○ נירוסטה: X2CrNi18-9, X6CrNiTi18-1, X2CrNiMo17-12-2

● סוג חיבור:קצה ריתוך קת-, חיבור מוברג

● סוגי פנים:סוג 01, 02, 04, 05, 11, 12, 13, 21, 32, 34, 35, 36, 37

● טיפול פני השטח:שמן מונע חלודה,-גלוון חם, התזת חול, שטיפת חומצה

● אריזה:ארגזי עץ או משטחים

מידות

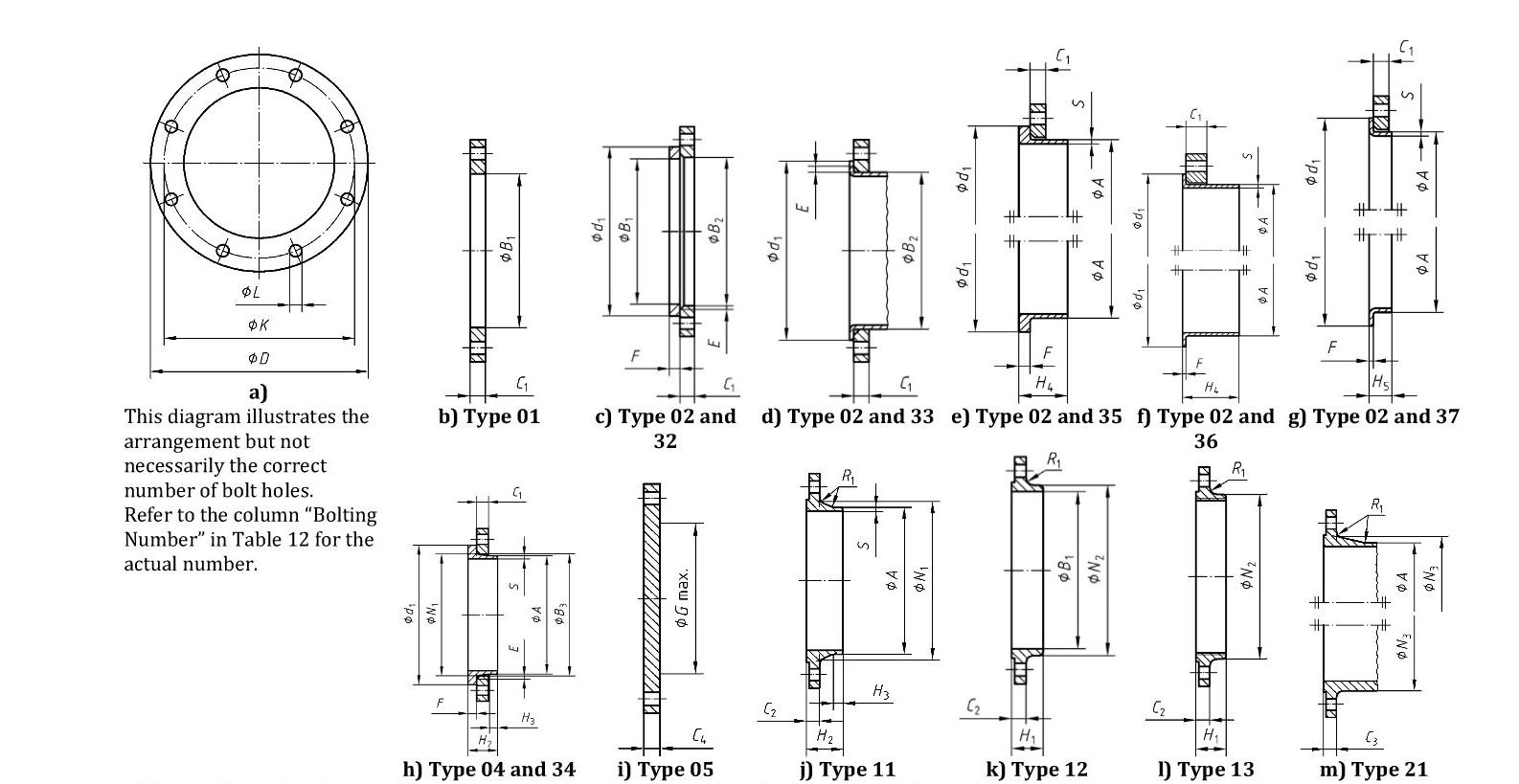

product-1586-819

EN 1092-1 PN10 אוגנים
DN	מידות הזדווגות					קוטר הצוואר בָּחוּץ	לְשַׁעֲמֵם קוֹטֶר			אוֹגֶן עוֹבִי				Chamfer	עובי צווארון				קוטר של כתפיים	מֶשֶׁך						עוֹרֶף קטרים				רדיוס פינתי	עובי דופן
	קוטר בחוץ	קוטר של מעגל הברגים	BoltHole	נְעִילָה		קוטר הצוואר בָּחוּץ	לְשַׁעֲמֵם קוֹטֶר			אוֹגֶן עוֹבִי				Chamfer	עובי צווארון				קוטר של כתפיים	מֶשֶׁך						עוֹרֶף קטרים				רדיוס פינתי	עובי דופן
	D	K	L	לֹא	גוֹדֶל	A	B1	B2	B3	C1	C2	C3	C4	E	F				G מקסימום	H1	H2	H3	H4		H5	N1	N2		N3	R1	S
	סוג אוגן
	01,02,04,05,11,12,13,21					11 21 34 35-37	01 12 32	02	04	01 02 04	11 12 13	21	05	02 04	32 34	35	36	37	05	12 13	11 34*	11 34*	35	36	37	11 34*		12 13	21	11 12 13 21 34	34	11 35 36 37


10	90	60	14	4	M12	17.2	18.0	21	31	14	16	16	16	3	12	5	2.0	2.5	-	22	35	6	35	35	7	28		30	28	4	1.8	ראה "עובי קיר והכנת סוף"
15	95	65	14	4	M12	21.3	22.0	25	35	14	16	16	16	3	12	5	2.0	2.5	-	22	38	6	38	38	7	32		35	32	4	2.0
20	105	75	14	4	M12	26.9	27.5	31	42	16	18	18	18	4	14	6	2.5	3.0	-	26	40	6	40	40	8	40		45	40	4	2.3
25	115	85	14	4	M12	33.7	34.5	38	49	16	18	18	18	4	14	7	2.5	3.0	-	28	40	6	40	40	10	46		52	50	4	2.6
32	140	100	18	4	M16	42.4	43.5	47	59	18	18	18	18	5	14	8	3.0	3.0	-	30	42	6	42	42	12	56		60	60	6	2.6
40	150	110	18	4	M16	48.3	49.5	53	67	18	18	18	18	5	14	8	3.0	3.0	-	32	45	7	45	45	15	64		70	70	6	2.6
50	165	125	18	4	M16	60.3	61.5	65	77	20	18	18	18	5	16	8	3.0	4.0	-	28	45	8	45	45	20	74		84	84	6	2.9
65	185	145	18	8	M16	76.1	77.5	81	96	20	18	18	18	6	16	8	3.0	4.0	55	32	45	10	45	45	20	92		104	104	6	2.9
80	200	160	18	8	M16	88.9	90.5	94	108	20	20	20	20	6	16	10	3.0	4.0	70	34	50	10	50	50	25	105		118	120	6	3.2
100	220	180	18	8	M16	114.3	116.0	120	134	22	20	20	20	6	18	10	4.0	4.0	90	40	52	12	52	52	25	131		140	140	8	3.6
125	250	210	18	8	M16	139.7	141.5	145	162	22	22	22	22	6	18	10	4.0	4.0	115	44	55	12	55	55	25	156		168	170	8	4.0
150	285	240	22	8	M20	168.3	170.5	174	188	24	22	22	22	6	20	10	4.0	4.0	140	44	55	12	55	55	25	184		195	190	10	4.5
200	340	295	22	8	M20	219.1	221.5	226	240	24	24	24	24	6	20	11	5.0	5.0	190	44	62	16	62	62	30	234		246	246	10	6.3
250	395	350	22	12	M20	273.0	276.5	281	294	26	26	26	26	8	22	12	8.0	-	235	46	68	16	68	68	-	292		298	298	12	6.3
300	445	400	22	12	M20	323.9	327.5	333	348	26	26	26	26	8	22	12	8.0	-	285	46	68	16	68	68	-	342		350	348	12	7.1
350	505	460	22	16	M20	355.6	359.5	365	400	30	26	26	26	8	22	13	8.0	-	330	53	68	16	68	68	-	385		400	408	12	7.1
400	565	515	26	16	M24	406.4	411.0	416	450	32	26	26	26	8	24	14	8.0	-	380	57	72	16	72	72	-	440		456	456	12	7.1
450	615	565	26	20	M24	457.0	462.0	467	498	36	28	28	28	8	24	15	-	-	425	63	72	16	72	-	-	488		502	502	12	7.1
500	670	620	26	20	M24	508.0	513.5	519	550	38	28	28	28	8	26	16	-	-	475	67	75	16	75	-	-	542		559	559	12	7.1
600	780	725	30	20	M27	610.0	616.5	622	650	42	30	34	34	8	26	18	-	-	575	75	82	18	80	-	-	642		658	658	12	-
700	895	840	30	24	M27	711.0	**	721	-	50	35	**	38	8	-	20	-	-	670	-	85	18	80	-	-	746		-	772	12	-
800	1015	950	33	24	M30	813.0		824	-	56	38		48	8	-	20	-	-	770	-	96	18	90	-	-	850		-	876	12	-
900	1115	1050	33	28	M30	914.0		926	-	62	38		50	8	-	22	-	-	860	-	99	20	95	-	-	950		-	976	12	-
1000	1230	1160	36	28	M33	1016		1028	-	70	44		54	8	-	24	-	-	960	-	105	20	95	-	-	1052		-	1080	16	-
1200	1455	1380	39	32	M36	1219		1234	-	83	55		66	8	-	26	-	-	1160	-	132	25	115	-	-	1256		-	1292	16	-
1400	1675	1590	42	36	M39	1422	-	-	-	**	65		-	-	-	-	-	-	-	-	143	25	-	-	-	1460		-	1496	16	-
1600	1915	1820	48	40	M45	1626	-	-	-		75		-	-	-	-	-	-	-	-	159	25	-	-	-	1666		-	1712	16	-
1800	2115	2020	48	44	M45	1829	-	-	-		85		-	-	-	-	-	-	-	-	175	30	-	-	-	1868		-	1910	16	-
2000	2325	2230	48	48	M45	2032	-	-	-		90	-	-	-	-	-	-	-	-	-	186	30	-	-	-	2072		-	2120	16	-
2200	2550	2440	56	52	M52	2235	-	-			100	-	-	-	-	-	-	-	-	-	202	35	-	-	-	2275		-	-	18	-
2400	2760	2650	56	56	M52	2438	-	-	-		110	-	-	-	-	-	-	-	-	-	218	35	-	-	-	2478		-	-	18	-
2600	2960	2850	56	60	M52	2620	-	-	-		110	-	-	-	-	-	-	-	-	-	224	40	-	-	-	2680		-	-	18	-
2800	3180	3070	56	64	M52	2820	-	-	-		124	-	-	-	-	-	-	-	-	-	244	40	-	-	-	2882		-	-	18	-
3000	3405	3290	62	68	M56	3020	-	-			132	-	-	-	-	-	-	-	-	-	257	45	-	-	-	3085		-	-	18	-

תכונות

עקיבות חומר:כֹּלEN אוגן צוואר ריתוךמחושל מדרגות מוסמכות כגון P250GH (חוזק תפוקה גדול או שווה ל-235 MPa בטמפרטורת הסביבה) או 13CrMo4-5 (התנגדות לזחילה בטמפרטורות גבוהות), מה שמבטיח שמאפיינים מכניים עומדים במפרט EN10222.
דיוק-מידות מעובדות:קוטרי חור הברגים (L) מוחזקים בסובלנות H14, וקוטרי עיגול הברגים (K) הם קונצנטריים בטווח של 0.5 מ"מ, מה שמבטיח יישור נכון במהלך הרכבה בשטח.
אפשרויות מול מרובות:זמין עם פנים מוגבהים (f1=2-4mm), חריצי RTJ (מידות w, x, y לפי טבלה), וגימורי לשון-ו-חריצים כדי להתאים לסוגי אטמים ודרישות לחץ שונות.
לוח זמנים-צוואר מותאם:הקוטר החיצוני של הצוואר (A) מחושל כדי להתאים לממדים סטנדרטיים של צינורות-לדוגמה, אוגני DN200 PN10 כוללים A=219.1מ"מ לשילוב ריתוך תחת- חלק עם צינורות לוח זמנים.
הגנה מפני קורוזיה:ציפוי שמן מונע חלודה-תקני עומד בתקן ISO 9227 להתזת מלח למשך 72 שעות; גלוון חם-זמין עבור סביבות ימיות.
