מבוא למוצר

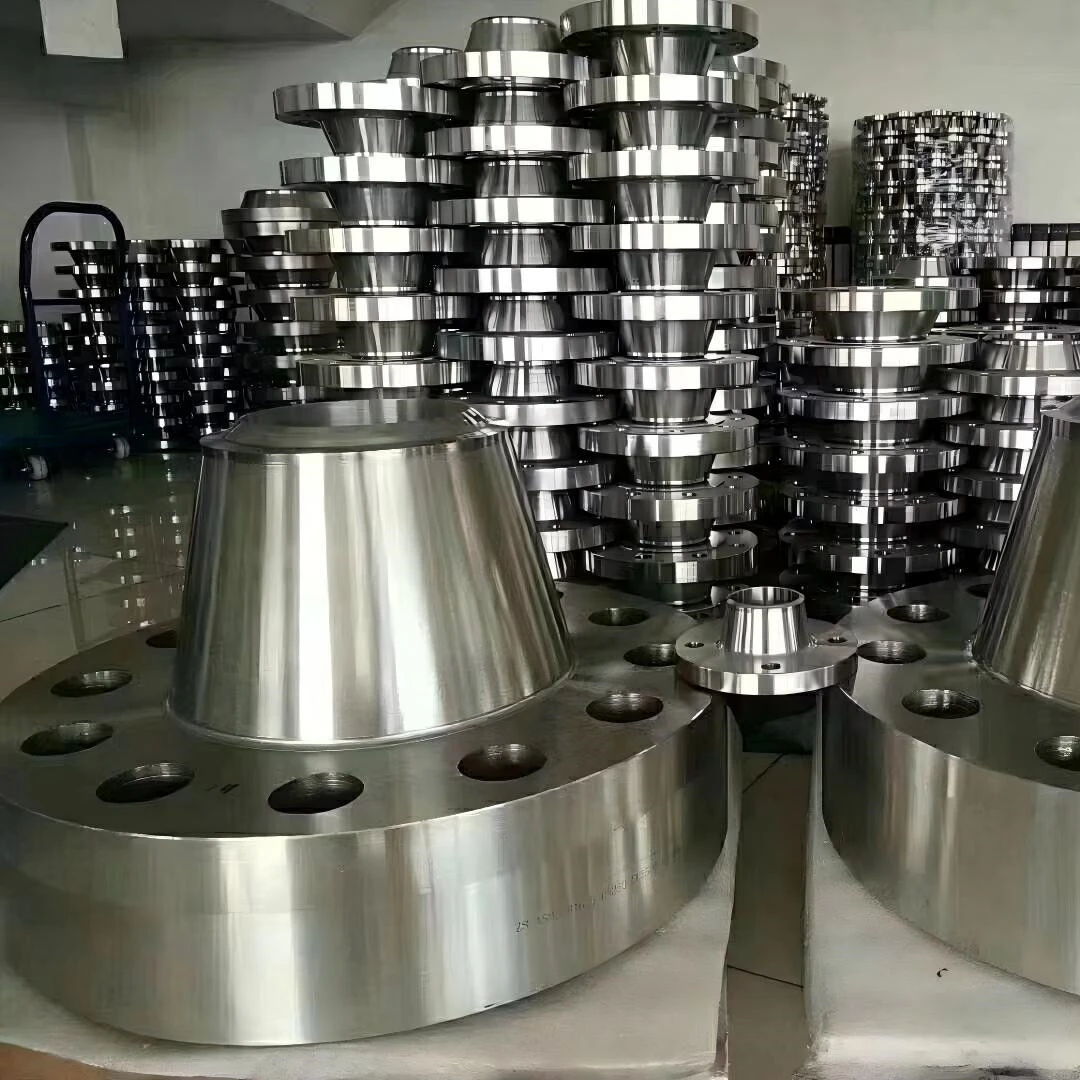

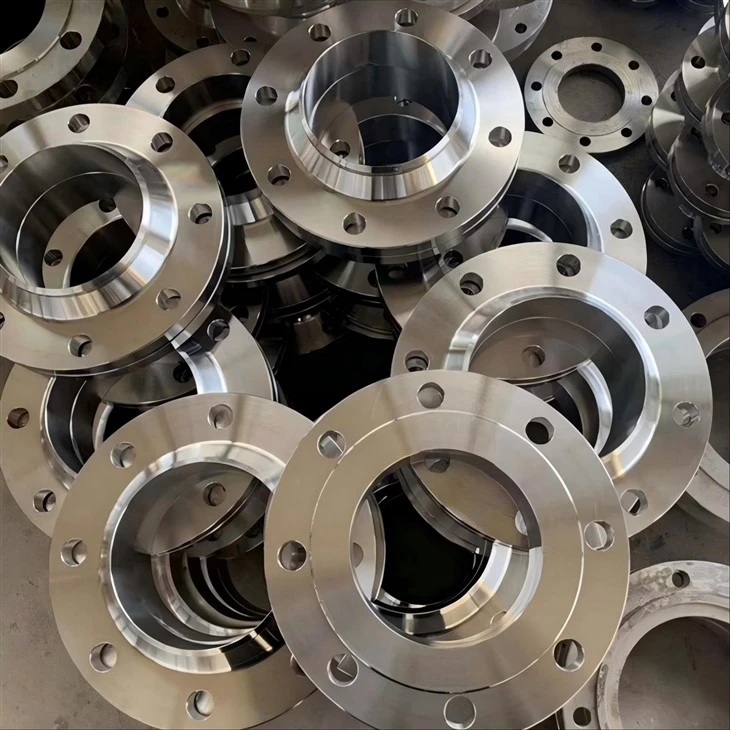

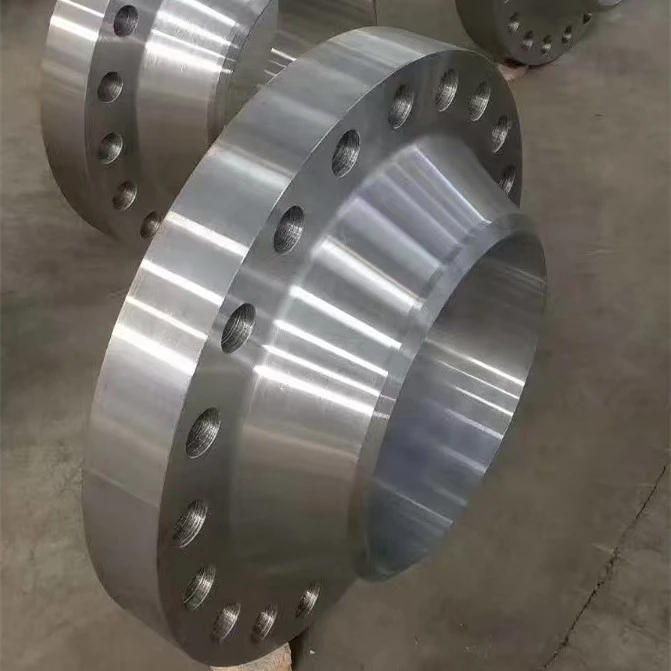

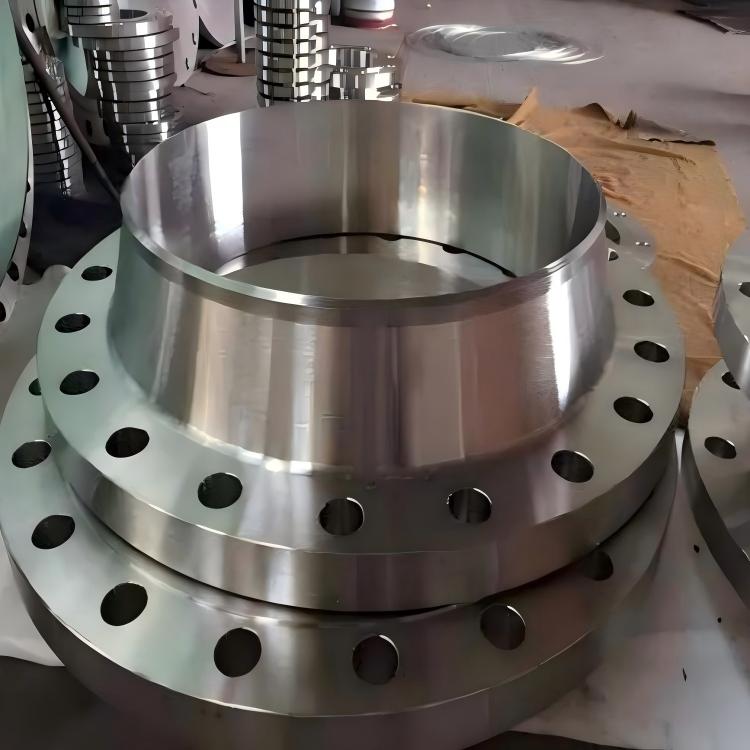

בבניית צינורות מעשית,אוגני צוואר ריתוך BSלעתים קרובות נבחר כאשר צינור צריך להיות מחובר לציוד כגוןשסתומים, משאבות, מכלי לחץ או מחליפי חום. רכזת האוגן מרותכת לצינור על ידי ריתוך קת, מה שיוצר מעבר הדרגתי בין עובי דופן הצינור לגוף האוגן.

בהשוואה לאוגני החלקה-על או צלחת, מעבר מבני זה יכול לסייע בהפחתת ריכוז המתח ליד אזור המפרק. עבור צינורות החשופים לתנודות לחץ או שינויי טמפרטורה, תצורה כזו עשויה לשפר את היציבות הכוללת של החיבור.

בחירת החומר תלויה בדרך כלל בתנאי השירות של הצינור.אוגני פלדת פחמןנמצאים בשימוש נפוץ בסביבות תעשייתיות כלליות, בעודדרגות נירוסטה כמו 304 או 316Lלעתים קרובות נבחרים עבור צינורות הנושאים חומר מאכל או פועלים בסביבות לחות.

במהלך הייצור, מידות, דפוסי חור בריח ועובי האוגן מעובדים בהתאםדרישות BS 4504. לפני המסירה, בדרך כלל המוצרים נבדקים ומוגנים בציפויים זמניים כדי להגביל את הקורוזיה במהלך האחסון וההובלה.

פרמטרים של מוצר

פָּרָמֶטֶר	מִפרָט
תקן ביצוע	BS4504
סוג מוצר	אוגן צוואר מרותך מחושל
טווח מידות	DN10 - DN4000
דירוג לחץ	PN2.5 - PN400
סוג חיבור	ריתוך קת, חיבור ברגים
קטגוריות חומרים	Q235, S235JR, S355JR, S355J0, ST37.2, 304, 316L
טיפול פני השטח	שמן מונע חלודה,-גלוון חם, התזת חול, שטיפת חומצה
שיטת אריזה	ארגז עץ, משטח עץ
קיבולת אספקה	2000 טון לחודש

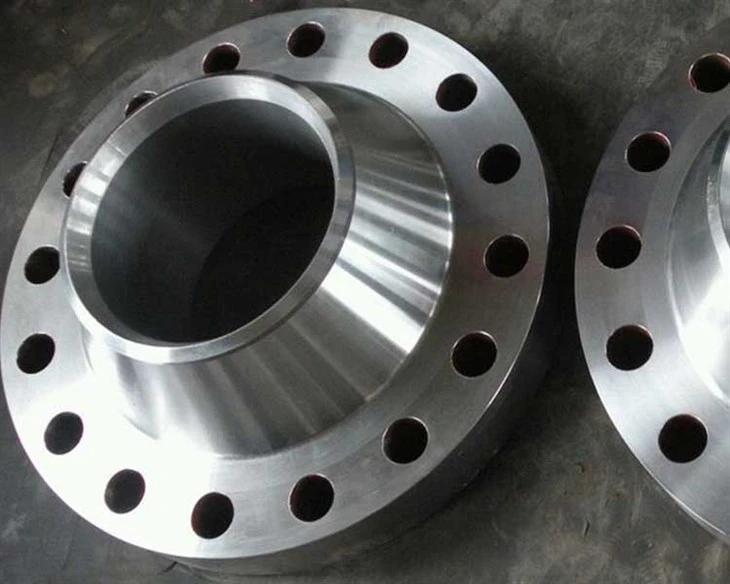

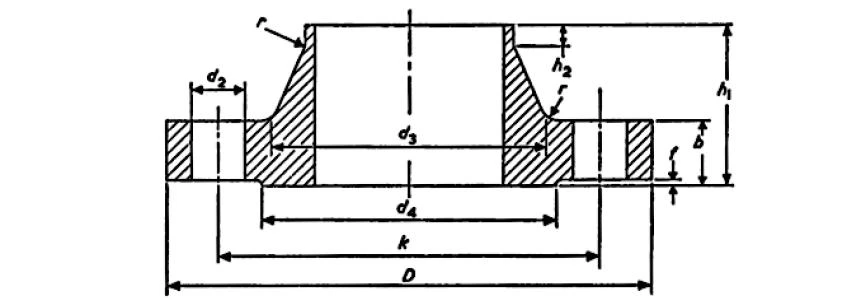

תרשים טכני

BS4504 טבלה 16/2
אוגני צוואר ריתוך פלדה 16 בר

product-854-305

Nom.size	צינור od d₁	אוֹגֶן			פנים מורמות		נְעִילָה	הִתעַמְלוּת			עוֹרֶף
Nom.size	צינור od d₁	D	b	h₁	d₄	f	נְעִילָה	לֹא.	d₂	k	d₃	h₂	r
10	17.2	90	14	35	40	2	M12	4	14	60	28	6	4
15	21.3	95	14	35	45	2	M12	4	14	65	32	6	4
20	26.9	105	16	38	58	2	M12	4	14	75	40	6	4
25	33.7	115	16	38	68	2	M12	4	14	85	46	6	4
32	42.4	140	16	40	78	2	M16	4	18	100	56	6	6
40	48.3	150	16	42	88	3	M16	4	18	110	64	7	6
50	60.3	165	18	45	102	3	M16	4	18	125	75	8	6
65	76.1	185	18	45	122	3	M16	4	18	145	90	10	6
80	88.9	200	20	50	138	3	M16	8	18	160	105	10	8
100	114.3	220	20	52	158	3	M16	8	18	180	131	12	8
125	139.7	250	22	55	188	3	M16	8	18	210	156	12	8
150	168.3	285	22	55	212	3	M20	8	22	240	184	12	10
175	193.7	315	24	60	242	3	M20	8	22	270	210	12	10
200	219.1	340	24	62	268	3	M20	12	22	295	235	16	10
250	273	405	26	70	320	3	M24	12	26	355	292	16	12
300	323.9	460	28	78	378	4	M24	12	26	410	344	16	12
350	355.6	520	30	82	438	4	M24	16	26	470	390	16	12
400	406.4	580	32	85	490	4	M27	16	30	525	445	16	12
450	457.2	640	34	87	550	4	M27	20	30	585	496	16	12
500	508	715	34	90	610	4	M30	20	33	650	548	16	12
600	609.6	840	36	95	725	5	M33	20	36	700	652	18	12
700	711.2	910	36	100	795	5	M33	24	36	840	755	18	12
800	812.8	1025	38	105	900	5	M36	24	39	950	855	20	12
900	914.4	1125	40	110	1000	5	M36	28	39	1050	955	20	12
1000	1016	1255	42	120	1115	5	M39	28	48	1170	1058	22	16
1200	1220	1485	48	130	1330	5	M45	32	48	1390	1262	30	16
1400	1420	1685	52	145	1530	5	M45	36	48	1590	1465	30	16
1600	1620	1930	58	160	1750	5	M52	40	56	1820	1668	35	16
1800	1820	2130	62	170	1950	5	M52	44	56	2020	1870	35	16
2000	2020	2345	66	180	2150	5	M56	48	62	2230	2072	40	16

יתרונות המוצר

התאמה למידות BS 4504

עיבוד אוגן וקידוח עוקבים אחר סובלנות המימדים המוגדרות ב-BS 4504, כולל קוטר עיגול הברגים, מרווח החורים ועובי האוגן. שמירה על מידות אלו מסייעת להבטיח שהאוגן יכול להתאים כראוי לצינורות, אטמים ואוגנים מתאימים במהלך ההרכבה.

אפשרויות חומר מרובות

מערכות צנרת פועלות לרוב בתנאי סביבה שונים. חומרי פלדת פחמן כגון Q235 או S355JR נמצאים בשימוש נרחב עבור צינורות תעשייתיים סטנדרטיים, בעוד פלדות אל חלד (304 / 316L) נבחרות בדרך כלל כאשר עמידות בפני קורוזיה הופכת חשובה.

מבנה צוואר מרותך

הרכזת המחודדת המרותכת לצינור מאפשרת לעומס ממפרק האוגן לעבור בהדרגה יותר אל דופן הצינור. ביישומים שבהם צינורות חווים שינויי לחץ או רטט, גיאומטריה זו יכולה לסייע בהפחתת ריכוז המתח סביב אזור הריתוך.

יישומים עיקריים

מתקני נפט וגז

אוגני צוואר ריתוך BSמותקנים בדרך כלל בקווי עיבוד נפט, בתחנות מדחסים ובצינורות של בתי זיקוק, במיוחד כאשר הצנרת צריכה להתחבר עם משאבות, שסתומים או מכלי לחץ.

מפעלי עיבוד כימיים

מערכות ייצור כימיות כוללות לרוב צינורות המחוברים לכורים, מחליפי חום וציוד אחסון. בסביבות אלה, חיבורי אוגן מאפשרים תחזוקה קלה יותר כאשר יש להסיר חלקי צנרת.

מערכות ייצור חשמל

בתחנות כוח, אוגנים עשויים להופיע בצינורות קיטור, חיבורי דוודים ומערכות טורבינות. אוגני צוואר ריתוך משמשים לעתים קרובות במקומות שבהם נדרשת אמינות מכנית.

ימית ובניית ספינות

מערכות צנרת של ספינות משתמשות לעתים קרובות במפרקים מאוגנים בקווי מים נטלים, מערכות העברת דלק וצינורות כיבוי אש, שבהם עמידות בפני קורוזיה ונגישות שירות חשובים.

שאלות נפוצות

ש1: האם אוגני צוואר הריתוך שלך מיוצרים על פי BS4504?

כֵּן. אוגני צוואר ריתוך של BS מיוצרים על סמך דרישות הממד המוגדרות ב-BS 4504, כולל פריסת חור בריח ודירוגי לחץ. דוחות בדיקת חומרים ומסמכי בדיקה יכולים להיות מסופקים עם המשלוחים במידת הצורך.

ש 2: האם ניתן להתאים אישית את מפרטי אוגני צוואר ריתוך של BS?

התאמה אישית אפשרית עבור ציוני חומרים, טיפול פני השטח ומידות מסוימות בהתאם לדרישות הפרויקט. כמות הזמנה מינימלית משתנה בדרך כלל עם המפרט וסוג החומר, וניתן לדון בפרטים במהלך אישור ההזמנה.
